封裝規格[mm]: 5.0×3.2×0.8,
頻率范圍[MHz]: 8 ~ 50
常溫頻差[10^-6@+25℃]: ±10ppm
工作溫度范圍: -40℃ ~ +105℃, -40℃ ~ +125℃
產品特色: 2PIN Package, High Temperature
RoHS And 無鉛:
資料下載:  Datasheet
商城購買:

產品詳情

特點

  • AT-cut型石英晶體結構
  • 高Q值石英晶體
  • 低成本設計
  • 高穩定性

產品應用

  • 工業應用
  • 便攜式設備
  • 短距離無線模塊
  • 計算機、調制解調器、微處理器

介紹

5XA是一款小型、低成本、小尺寸的MHz石英晶體,該產品可滿足在-40℃~+85℃的標準工作溫度范圍內提供常溫±10ppm的頻率公差,適用于工業應用、無線通信、微處理器等應用場景中。

Electrical Specifications

Item

Symb.

Min.

Typ.

Max.

Unit

Notes

Frequency Range

Freq.

8.000


50.000

MHz


Oscillation Mode


FundamentalAT-cut


Frequency Tolerance

△f/f



±10

ppm

at 25℃±2℃

Operating Temperature

T_use

-20


70


-40


85


Storage Temperature Range

T_sta

-55


125


Shunt Capacitance

C0



5

pF


Drive Level

DL


10

300

μW


Load Capacitance

CL

8


20

pF


Equivalent Series Resistance

ESR



100

Ω

 8MHz≤ Freq. 10MHz



80

Ω

10MHz≤ Freq. 16MHz



50

Ω

16MHz≤ Freq. 20MHz



40

Ω

20MHz≤ Freq. 24MHz



30

Ω

24MHz≤ Freq.  ≤ 50MHz

Insulation Resistance

IR



500

at DC 100V

Aging

f_age



3

ppm

1st. Year at 25℃

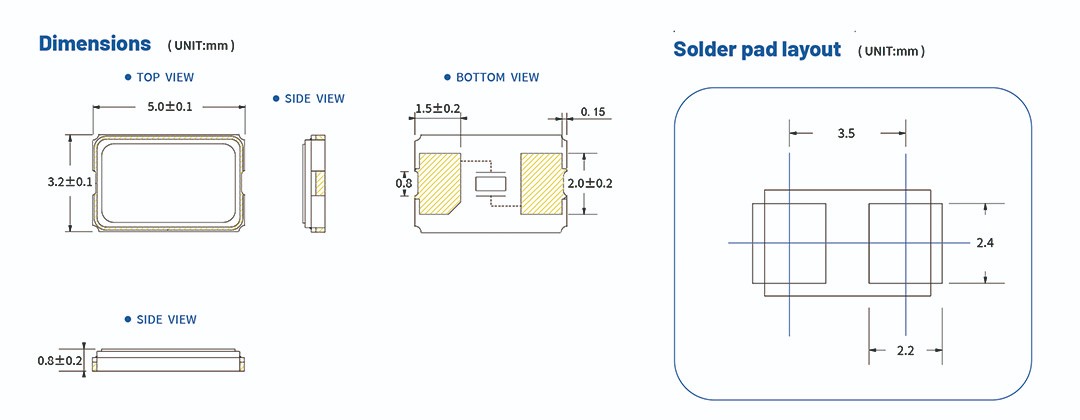

Mechanical Dimensions



Frequency Stability & Operating Temperature Range

Operating Temperature Range

Frequency Stability

±10ppm

±15ppm

±20ppm

±30ppm

-20℃ to +70℃

-40℃ to +85℃


Available    Conditional


Selection Guide
需求描述

選擇需要的封裝規格、腳位及產品系列5.0×3.2mm;2PAD;5XA Series

選擇需要的頻率8.000MHz

確定晶體的負載電容值(CL):12pF

選擇需要的精度±20ppm

選擇需要的工作溫度范圍:-40℃~+85℃

您需要的產品是5XA Series 8MHz 12pF ±20ppm -40℃~+85℃

標稱頻率及常規負載電容(CL)值參考
Nominal Frequency [MHz]Load Capacitance[CL ,Styp.]Nominal Frequency [MHz]Load Capacitance[CL ,Styp.]
8.000
8pF;10pF;12pF;15pF;20pF22.1184
8pF;10pF;12pF;20pF
8.192
8pF;10pF;12pF;20pF24.0008pF;10pF;12pF;15pF;20pF
10.000
8pF;10pF;12pF;20pF24.576
8pF;10pF;12pF;20pF
11.0592
8pF;10pF;12pF;20pF25.000
8pF;10pF;12pF;15pF;20pF
12.000
8pF;10pF;12pF;15pF;20pF26.0008pF;10pF;12pF;20pF
12.288
8pF;10pF;12pF;20pF27.0008pF;10pF;12pF;20pF
13.560
8pF;10pF;12pF;20pF27.1208pF;10pF;12pF;20pF
14.318188pF;10pF;12pF;20pF30.0008pF;10pF;12pF;20pF
14.7456
8pF;10pF;12pF;20pF32.0008pF;10pF;12pF;20pF
16.000
8pF;10pF;12pF;15pF;20pF
40.0008pF;10pF;12pF;15pF;20pF
16.384
8pF;10pF;12pF;20pF48.0008pF;10pF;12pF;15pF;20pF
18.4328pF;10pF;12pF;20pF50.0008pF;10pF;12pF;20pF
20.0008pF;10pF;12pF;15pF;20pF
